综合支吊架制作安装工序

1、看图

根据BIM深化图纸中综合支吊架的位置、编号查看综合支吊架详图，准备材料。

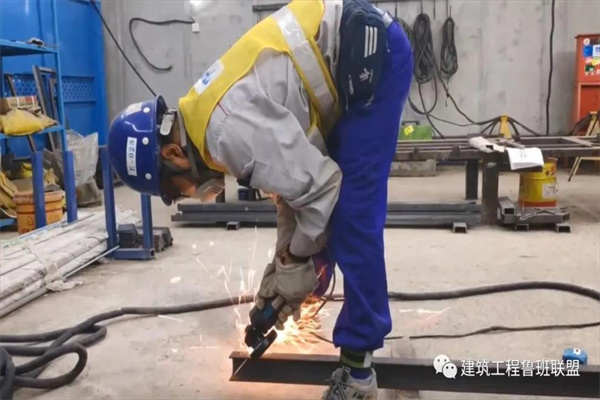

2、下料

复核现场条件，根据综合支吊架详图选择型钢的规格、长度进行下料。

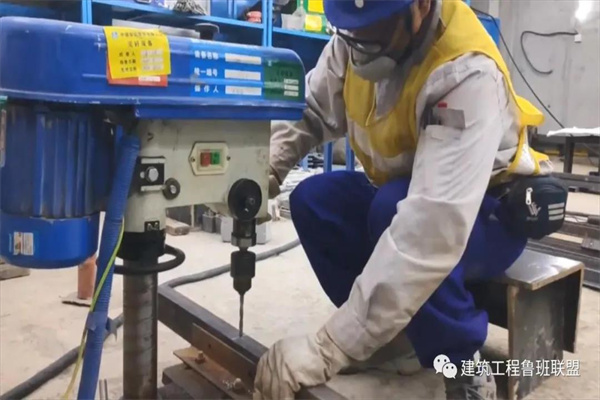

3、钻孔

在综合支吊架横杆上需要开孔的位置进行标注，使用台钻进行开孔。

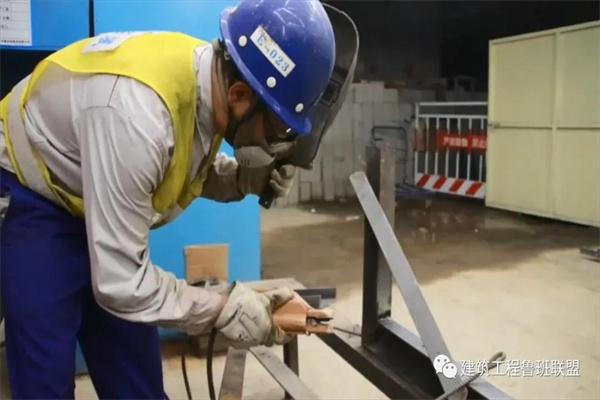

4、拼装电焊固定

根据综合支吊架详图，把下好料的型钢进行组对拼装、电焊固定，并利用边角料对支架的两边进行电焊固定，防止出现焊接变形，用角尺复核支架组装后的角度是否正确。

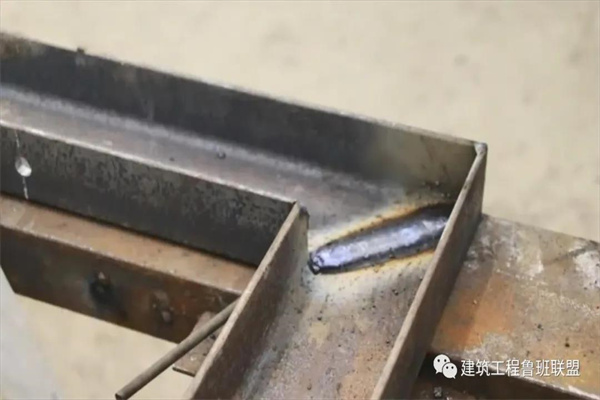

5、焊接

将组装好的支架所有焊缝进行焊接，双面施焊。

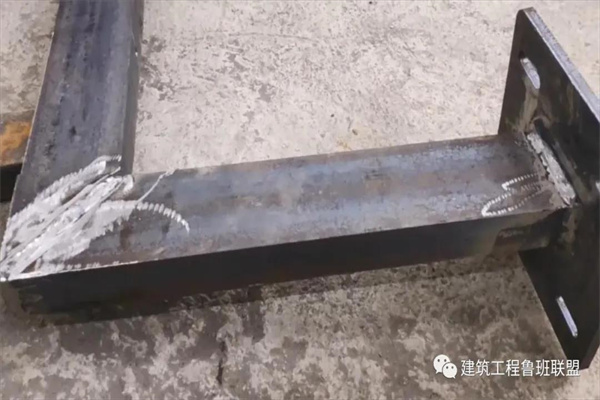

6、打磨除锈

用角磨机对焊缝部位进行打磨，用电动钢丝球对支架其他部位进行手工除锈。

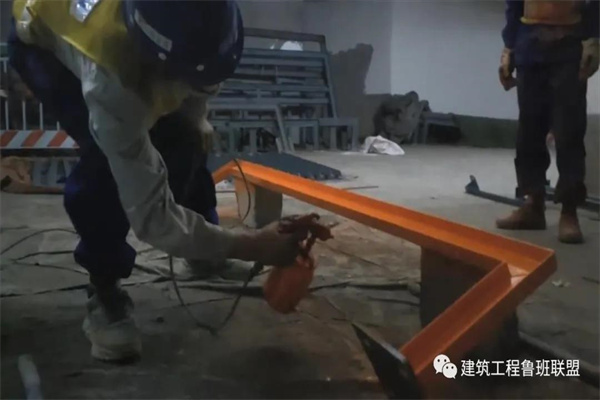

7、喷涂底漆

对制作好的支架喷涂红丹防锈底漆两遍，待第一遍干燥后再喷第二遍，喷漆时采用勤移动、短距离的原则，防止喷漆太多而流坠。

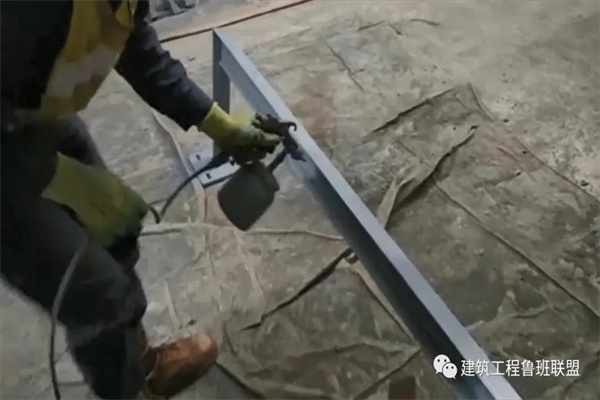

8、喷涂面漆

待支架的底漆喷完干燥后，进行喷涂灰色面漆两遍，喷涂方法与底漆相同。喷涂完成后，根据图纸中支架的编号进行挂牌摆放，防止用错。

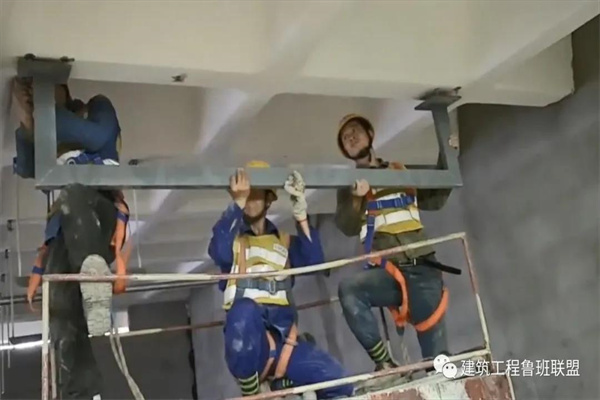

9、安装固定

将制作完成的支架在对应现场位置处进行固定安装，安装时选用符合要求的膨胀螺栓固定牢固，安装完成后，复测支架的水平度、垂直度及安装高度是否符合图纸及规范要求。
